Außergewöhnlich hocheffizienter und geräuscharmer Axialventilator der KF-Serie

Welche Installationsmethoden gibt es für den außergewöhnlich hocheffizienten und geräuscharmen Axialventilator der KF-Serie?

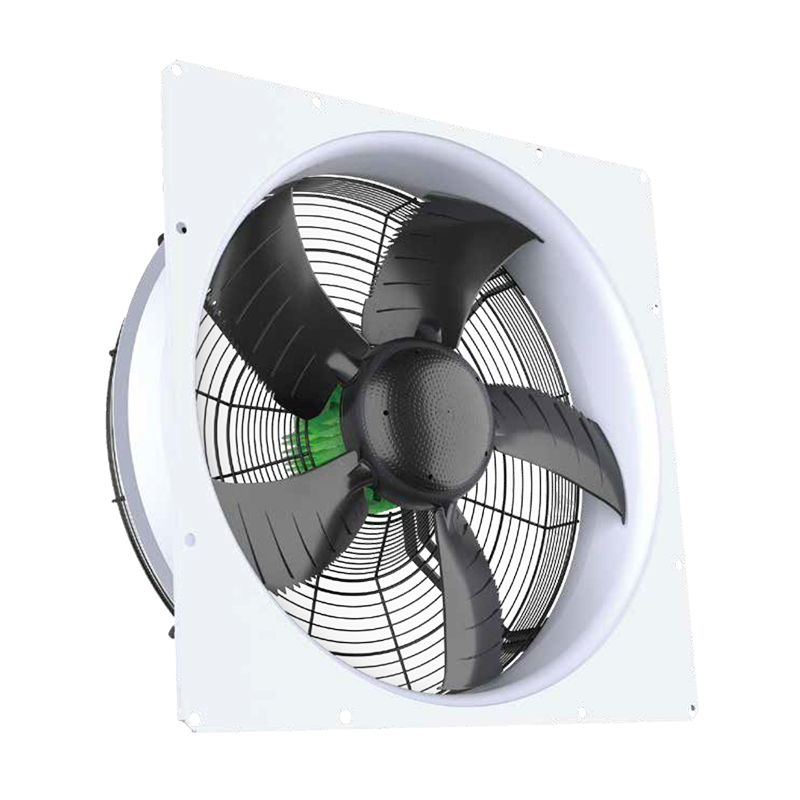

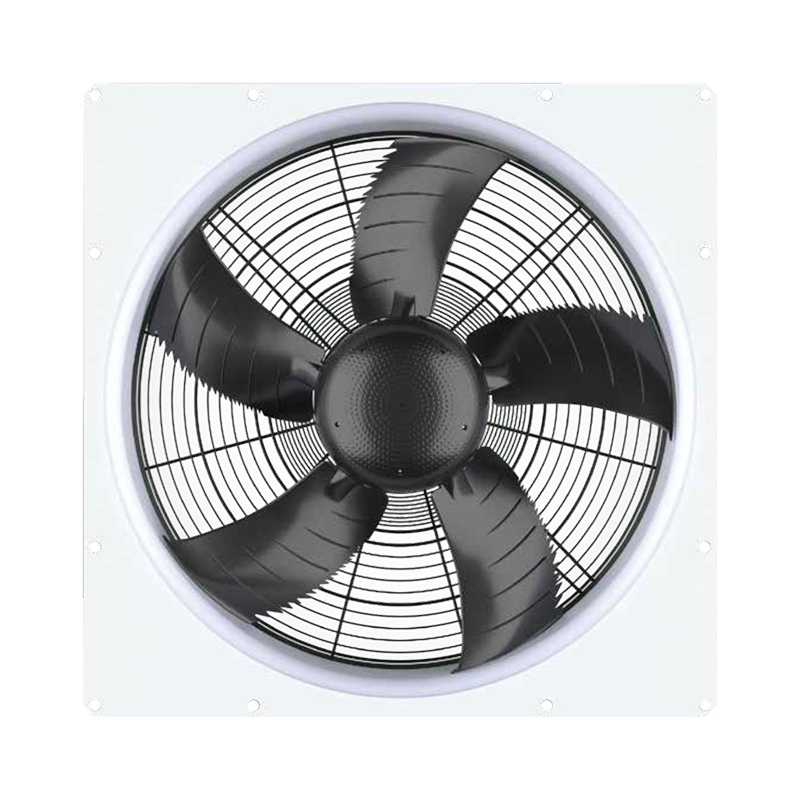

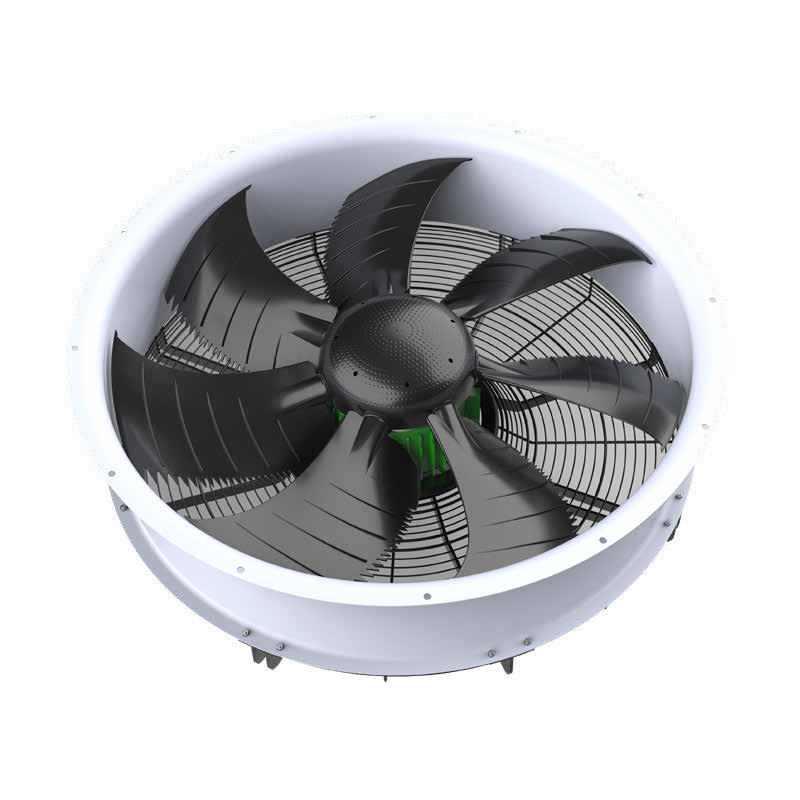

Einführung in Axialventilatoren der KF-Serie
Die Außerordentlich hocheffizienter und geräuscharmer Axialventilator der KF-Serie stellt eine fortschrittliche Lösung für HVAC-Anwendungen dar, die sowohl hohe Leistung als auch reduzierte Betriebsgeräusche erfordern. Mit Größen bis zu 1200 mm, einer Luftvolumenkapazität von 60.000 m³/h und einem statischen Druck von bis zu 300 Pa eignet sich diese Ventilatorenserie für Großanlagen. Es kann mit speziell entwickelten Innenrotor-EC- (PMSM) oder AC-Motoren ausgestattet werden und bietet so Flexibilität für unterschiedliche Systemanforderungen. Der Motor verfügt über eine Schutzklasse bis IP66 und gewährleistet Zuverlässigkeit in anspruchsvollen Umgebungen. Der Betriebstemperaturbereich reicht von -40 °C bis 75 °C, wodurch er für verschiedene Klimazonen und Betriebsbedingungen geeignet ist. Zhejiang Kemao Holding Group Co., Ltd., der Hersteller der KF-Serie, verfügt über 30 Jahre Erfahrung in der Produktion von HVAC-Axialventilatoren. Mit über 100 F&E-Mitarbeitern und mehr als 200 patentierten Technologien gilt Kemao als Großunternehmen, das sich auf die Entwicklung und Lieferung von Axialventilatoren für Zentralheizungen und Niedertemperatur-Wärmepumpen spezialisiert hat. Das Unternehmen beteiligt sich auch an der Ausarbeitung nationaler und regionaler Normen und unterstreicht damit seine technische Kompetenz in der HVAC-Branche.

Allgemeine Überlegungen zur Installation
Bevor spezifische Installationsmethoden besprochen werden, müssen mehrere allgemeine Faktoren berücksichtigt werden, um eine ordnungsgemäße Leistung sicherzustellen. Der Axialventilator der KF-Serie erfordert aufgrund seiner großen Größe und Luftstromkapazität stabile Montageflächen, die Vibrationen und Belastungen standhalten können. Für den Lufteinlass und -auslass sollte ein ausreichender Abstand eingehalten werden, um eine Behinderung des Luftstroms zu verhindern. Der elektrische Anschluss muss je nach Motortyp – EC oder AC – unter Einhaltung der einschlägigen Sicherheitsvorschriften erfolgen. Aufgrund seiner Motorschutzklasse von bis zu IP66 kann der Ventilator sowohl im Innen- als auch im Außenbereich installiert werden, der Installationsprozess sollte jedoch dennoch die elektrischen Komponenten vor Exposition während der Installation schützen.

Wandmontage
Eine gängige Installationsmethode für den Axialventilator der KF-Serie ist die Wandmontage. Dieser Ansatz wird häufig in Lüftungssystemen verwendet, bei denen Luft direkt aus der Außenumgebung angesaugt oder an diese abgegeben werden muss. Bei dieser Methode wird der Ventilator an einer Wandöffnung montiert, die mit den Rohrleitungen des Systems oder einem offenen Raum übereinstimmt. Die Wandmontage ermöglicht einen effizienten Luftaustausch zwischen Innen- und Außenbereichen, und der große Durchmesser der KF-Serie macht sie für Industrieanlagen, Lagerhallen und gewerbliche Einrichtungen geeignet. Bei der Installation an Wänden müssen Halterungen und sichere Verankerungssysteme verwendet werden, um dem Gewicht des Ventilators und den Betriebsvibrationen standzuhalten. Gummiisolatoren werden häufig empfohlen, um die Vibrationsübertragung auf die Wandstruktur zu reduzieren, was wiederum die Geräuschübertragung verringert. Bei der Installation sollte auch auf einen einfachen Zugang zur regelmäßigen Inspektion des Motors und der Rotorblätter geachtet werden.

Kanalmontierte Installation
Die KF Series axial fan can also be integrated into duct systems, either for supply or exhaust purposes. In this installation type, the fan is placed within the duct, where it facilitates the movement of large air volumes across the HVAC system. This method is common in central heating and cooling applications, where uniform air distribution across multiple zones is required.Duct-mounted installation requires careful alignment between the fan and duct connections to minimize airflow resistance. Flexible connectors can be used to absorb vibration and thermal expansion, ensuring smooth operation. For fans operating at high volumes of up to 60,000m³/h, the duct design must accommodate sufficient clearance and low resistance pathways. Regular inspection points should be included in the duct system to allow access for cleaning and maintenance.

Deckenmontage
In einigen Einrichtungen wird die Deckenmontage bevorzugt, insbesondere wenn der Boden- oder Wandraum begrenzt ist. Der Axialventilator der KF-Serie kann mithilfe von Stahlstützen oder Rahmenwerken, die für die Tragfähigkeit ausgelegt sind, an der Decke aufgehängt werden. Diese Methode ermöglicht eine effiziente Nutzung des vertikalen Raums und wird häufig in großen Gewerbegebäuden, unterirdischen Anlagen und Fabrikwerkstätten angewendet. Für die Deckenmontage sind Schwingungsisolationselemente erforderlich, da aufgehängte Systeme bei unsachgemäßer Handhabung Betriebsschwingungen auf Strukturträger übertragen können. In Umgebungen mit strengen Lärmanforderungen, wie z. B. Gewerbeflächen, können zusätzliche schalldämmende Maßnahmen im Montagesystem implementiert werden. Die Motorschutzart IP66 des Ventilators sorgt dafür, dass er auch in freiliegenden Deckenumgebungen vor Staub und Feuchtigkeit geschützt bleibt.

Bodenmontage
In manchen Fällen kann die Bodenmontage die praktischste Option sein. Der Axialventilator der KF-Serie kann auf speziell entwickelten, am Boden befestigten Grundrahmen aufgestellt werden. Diese Installationsart wird häufig in temporären Lüftungsanlagen, Industriehallen oder Einrichtungen verwendet, in denen eine vertikale Luftbewegung erforderlich ist. Die Bodenmontage sorgt für Stabilität, es muss jedoch ausreichend Freiraum um den Ventilator herum eingehalten werden, um eine Behinderung des Luftstroms zu vermeiden. Da sich der Ventilator näher am Boden befindet, können Schutzgitter oder Schutzvorrichtungen installiert werden, um einen versehentlichen Kontakt mit den rotierenden Flügeln zu verhindern. Bei großen Modellen mit einer Größe von bis zu 1200 mm sind während der Installation möglicherweise Hebe- und Positionierungsgeräte erforderlich, um eine sichere Handhabung zu gewährleisten.

Vergleich der Installationsmethoden
Die following table provides a comparison of the four primary installation methods for KF Series extraordinary high efficiency low noise axial fans:

Elektrische und motorische Überlegungen
Die KF Series can be configured with either EC (PMSM) or AC motors, and the installation method may vary slightly depending on the motor type. EC motors often require electronic control systems, which must be integrated during installation. AC motors typically connect directly to the power supply but still require proper grounding and overload protection.The motor protection class of IP66 makes the fan resilient against dust and strong water jets, but cable entries and control systems must still be sealed properly. During installation, attention must be given to cable routing to prevent mechanical stress or moisture ingress.

Sicherheits- und Wartungsaspekte
Unabhängig davon, welche Installationsmethode gewählt wird, sind Sicherheit und Wartungszugang wichtig. Ventilatoren sollten so installiert werden, dass das Wartungspersonal für Routineinspektionen Zugang zum Motor, den Flügeln und dem Gehäuse hat. Bei der Wartung sollten Lockout-Tagout-Verfahren befolgt werden, um ein versehentliches Anlaufen zu verhindern. Regelmäßige Kontrollen sollten sich auf die Reinigung der Lüfterflügel, die Überprüfung des Motorzustands und die Inspektion der Schwingungsisolationselemente konzentrieren. Da die Zhejiang Kemao Holding Group Co., Ltd. die KF-Serie für anspruchsvolle HLK-Anwendungen entwickelt, hängt die langfristige Zuverlässigkeit nicht nur vom Produktdesign, sondern auch von der richtigen Installation und fortlaufenden Pflege ab.
